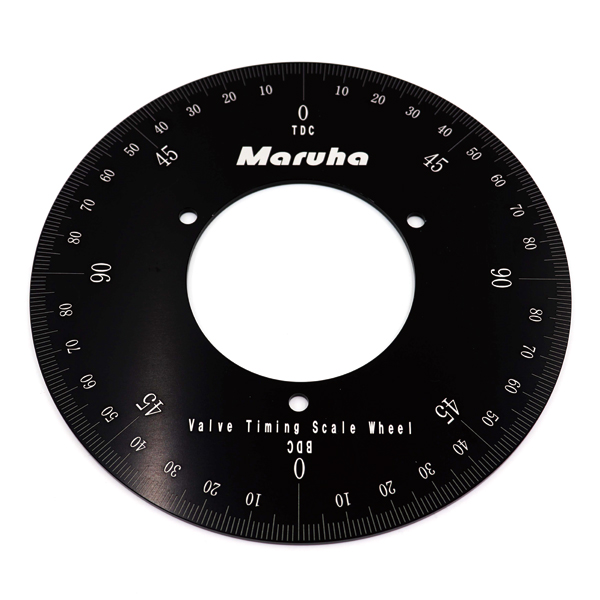

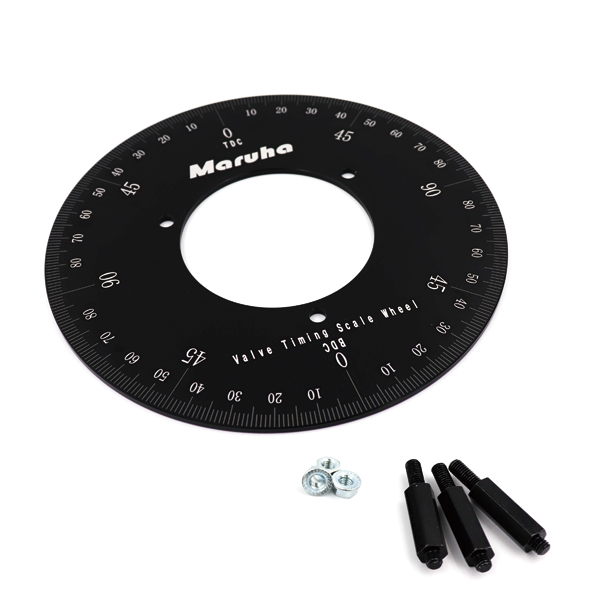

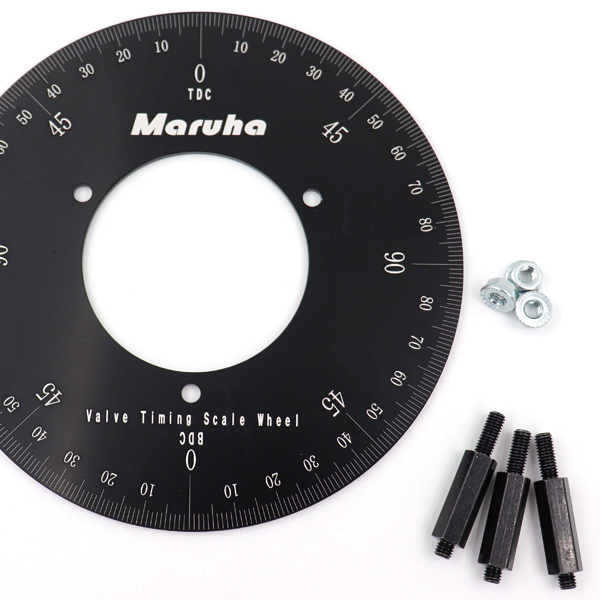

特殊工具 SST クランクスケール（360°分度器）＆スタッドボルト付き（3本）セット

2023年版の新型クランクロックプレートは単なるクランクロック用だけではなく、カムシャフト・バルブタイミングの調整にもお役に立てる様に、スケールプレート（全分度器）が取り付けられます。

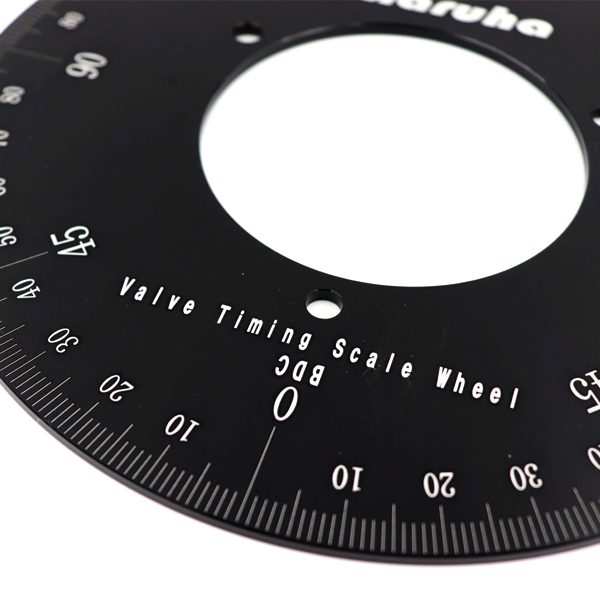

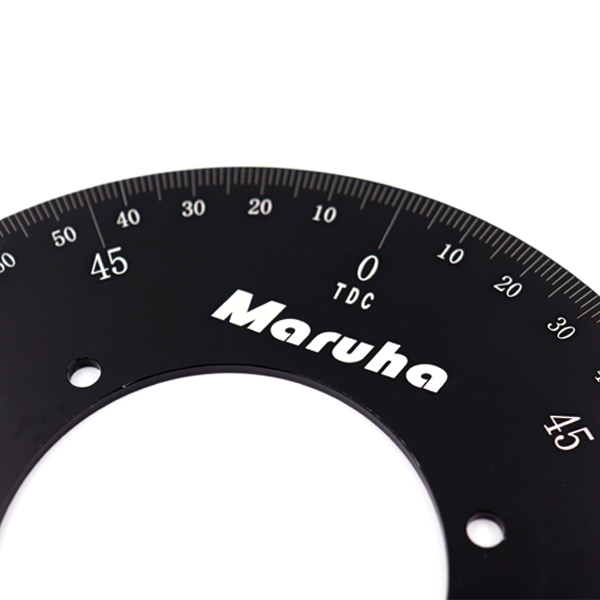

このスケールは、エンジン作業専用に目盛りが付けられています。
インテーク側、エキゾースト側のどちらのカムシャフトにもご利用ができます。

計測には専用のダイアルゲージ、スタンド、などの測定工具が別途必要になります。

１．概略

• IN側
  上死点前後でバルブが開き始め、通常下死点通過後に閉じます。従い目盛るは下死点後ｘｘｘ度と読める様になっています。
• ＥＸ側
  下死点手前から開き始め、上死点前後で閉じます。従い目盛りは下死点手前ｘｘｘ度と読める様になっています。

この計測により、バルブの開いているクランク角度を測定して、その中央にあたるバルブタイミングをスライドカムプーリーを使い調整します。

更に詳しい解説はこちらをご参考ください。
『バルブ・タイミングを考えてみよう』ページへ

２．固定方法

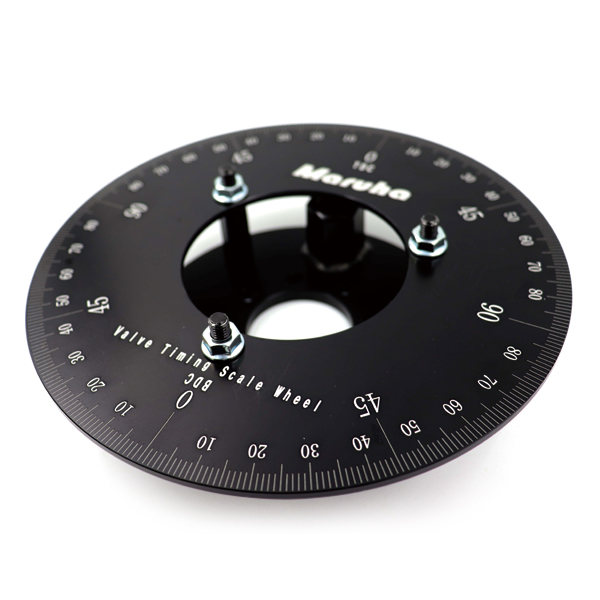

クランクロックプレートにある３か所のメスネジを使い、付属のスタッドボルトを取り付けます。
その後、スケールプレートを付属のナットで固定します。

3．単品販売

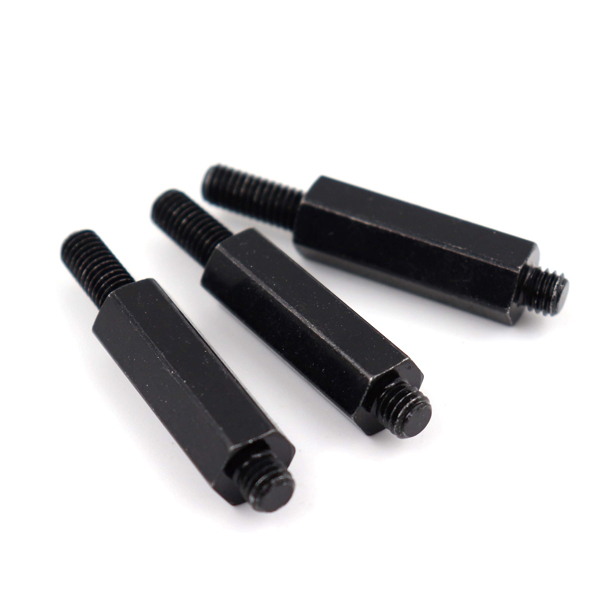

付属のスタッドボルトは補修用として、単品販売の設定もございます。
