水温センサアダプター&78サーモスタットのセットNA6CE専用

水温センサアダプター&78サーモスタットのセット

NA6専用水温センサアダプター・78サーモセット

78Thermostat & WaterTemp Sensor Adaptor kitfor NA6CE
mar06082901 For NA6CE
¥17,160(¥15,600)
  • NA6専用水温センサアダプター
    13,000x1
  • 78サーモスタット 78度
    4,000x1

ガスケットとボルトが別途付属します。
ステンレスプラグは別売@\315です。

NA6CE専用水温センサアダプター

NA6CE専用水温センサアダプター

NA6専用水温センサアダプター
Watertemp sensor adapter1/8PT female
code:mar06082900 For NA6CE
¥14,300(¥13,000)

ガスケットとボルトが別途付属します。
ステンレスプラグは別売@\315です。

78サーモ

78サーモ

78サーモスタット 78度
78Thermostat78C Open LongStroke
code:mar05040504 For NA8 NB全車 (除くNA6)
¥4,400(¥4,000)

マルハの定番商品として、すっかりと定着をした78サーモ。
弁径が大きく、電子制御では影響の出難いローテンプ・78度で開弁が始まり、また90度近辺で全開となります。
さらに、78サーモの優れている点は、全開時のストロークの大きさ。バックリと大きく弁が開くので、水流をより多く稼ぐことができます。

水流が大きく稼げれば、冷却効果も大きくなる。
ラジエターの容量をさらに引き出すことが可能になるわけです。こんな小さなアイテムですが、冷却効果は大きく影響し、単に開弁温度のみを対象にした一般的なローテンプサーモとは一線を画すのが、マルハの78サーモの性能なのです。

大変に優れたサーモスタットなのですが、NA6CEには使用することができませんでした。
理由は、サーモハウジングの形状とサーモスタットの全高にあります。

1. NA6CEには78サーモが装着できなかった理由:

NA6CE用のサーモハウジングは、L字型をしています。曲がったハウジング部にサーモスタットが垂直にセットされる様になっています。

NA6CEには78サーモが装着できなかった理由

この垂直位置でのセットが前提になっているために、NA6CEの純正サーモスタットは他車種のサーモスタットと比較して、全高が短いタイプになっているのです。

NA6CEには78サーモが装着できなかった理由

この点は、アフターパーツのサーモスタットをNA6CEに装着する際に注意しなくてはならない箇所で、純正品よりも全高が長いサーモスタットを不注意に使用し、サーモスタットが完全にハウジングに収まらず、冷却水が漏れているケースなどがあります。
画像は、ハウジングに78サーモを仮にセットしたところ。
わずかに78サーモが収まりきらずに、浮いている様子が分かります。これこそが78サーモがNA6CEに装着できない理由なのです。

赤丸内:僅かにサーモスタットが浮き上がっている。

赤丸内:僅かにサーモスタットが浮き上がっている。
このまま装着すると、水漏れやハウジング損傷の原因となる。

2. NA6CEハウジングと78サーモはどこが干渉するのか?

78サーモの全高が純正サーモより長いので、ハウジング内に収まり切らない。
理由はボトムで干渉しているのです。

では、具体的にどこと干渉が?
ハウジングの内部を確認すると、ボトムにリブが設けてあります。
このリブには2つの理由が考えられる。

赤丸内:僅かにサーモスタットが浮き上がっている。

1つは補強。L字に曲がったハウジングの強度を確保するために設けられたリブ。
2つ目は冷却水の整流。曲がった部分で冷却水がよどまない様にリブを使っている。

メーカーでは目的があってボトム内部にリブを設けているのです。
ところが、サーモスタットと干渉しているのは、まさにこのリブなのです。

サーモスタット側の干渉はサーモスタットの骨格となるベースフレームが干渉しています。

矢印部のフレームがハウジング内のリブと干渉する。

矢印部のフレームがハウジング内のリブと干渉する。


温度変化により収縮する弁の部分は、丁度ハウジングリブ間に収まるので、干渉の対象ではありません。
つまり、干渉を避けるように、アダプターでサーモ位置を上側にオフセットさせれば、サーモのベースはハウジングリブと干渉せず、また収縮弁もリブ間に収まるのです。

サーモがストロークしても、浮き上がりは見られない。
サーモがストロークしても、浮き上がりは見られない。

サーモがストロークしても、浮き上がりは見られない。
つまり、弁の先端はハウジングリブ間に収まっているのだ。

3. NA6CE専用のアダプター構造:

新設計のアダプターは、従来のアダプターより若干厚みを持たせ(20mm)、内部に段つきを設け、サーモスタットの位置を上部に引き上げます。

NA6CE専用のアダプター構造
NA6CE専用のアダプター構造
NA6CE専用のアダプター構造

1.ハウジング 2.サーモスタット 3.インナーリング の順に装着すること。
インナーリングを先にしてしまうと、センサがサーモの下に装着するすることになり
トラブルの原因になるので、要注意!

インナーリングはサーモスタットの浮き上がりを抑える役目をしています。
インナーリングの一箇所に切り欠きがあります。この切り欠きはメーター用のセンサと干渉しないための逃げ加工です。
装着時には、必ず適切な位置にセットして、組み付けます。

インナーリングはサーモスタットの浮き上がりを抑える役目をしています。

4. センサは必ずサーモの上側に:

従来型のアダプターも同様ですが、水温センサは必ずサーモスタットの上側に取り付けます。
サーモスタットの下側に取り付けてしまうと、サーモの収縮時にスプリング等と干渉する恐れがあるためです。
アダプターに設けてあるメスネジは1/8PTピッチです。
電子メーターの殆どは1/8PTピッチのセンサとなっていますが、御使用前に必ず確認を
してください。

5. アダプターにはプラグは付属しておりません

水温センサは必ずサーモスタットの上側に取り付けます。

ステンレスプラグ センサアダプター用

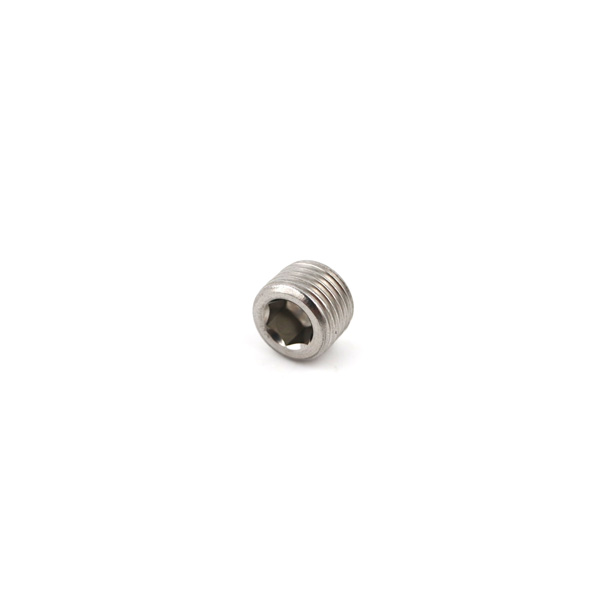

Male plug stainless steel1/8PT male
code:mar04052123
¥330(¥300)

プラグはアダプターを使用しても、メーターを取り付けない場合に一時的に栓をするメクラ栓の役目をします。
一般的には“沈みプラグ”と言われます。
プラグはステンレス製となっています。
プラグを使われる場合でも、インナーリングの切り欠き部は後からセンサを取り付けても支障のない適切な箇所でセットをしてください。
